Трубосварочные базы
БТС1421
Предназначены для автоматической, полуавтоматической или механизированной сборки и сварки отдельных (в т.ч. изолированных) труб диаметром 530-1420 мм в секции длиной 20-37,8 м в полевых условиях
или звоните 8 (86138) 7-23-67
Технические характеристики
Наружный диаметр свариваемых труб
Длина свариваемых труб
Длина свариваемых секций
Масса свариваемых секций
Толщина стенки свариваемых труб
Производительность
Установленная мощность
Габаритные размеры базы в развёрнутом положении
Определяются технологической схемой расположения оборудования
Масса базы, (для трехтрубки)
10…18,9
мм
530-1420
20…37,8
32 000
8...38
4
264
95 000
мм
м
стык/ч
кВт
кг
м
в т.ч линии обработки торцев
в т.ч линии сборки и сварки
112
152
кВт
кВт
Одновременно потребляемая мощность
138
кВт
в т.ч линии обработки торцев
в т.ч линии сборки и сварки
68
70
кВт
кВт
кг
Комплектация
Базы трубосварочные БТС1421 предназначены для автоматической, полуавтоматической или механизированной сборки и сварки отдельных (в т.ч. изолированных) труб диаметром 530-1420 мм в секции длиной 20-37,8 м в полевых условиях. При этом могут использоваться различные технологии сварочных работ и их комбинации, установленные соответствующими стандартами или техническими условиями на строящийся трубопровод.
На трубосварочных базах могут, например, применяться:
- односторонняя механизированная сварка по технологии STT с автоматической сваркой в среде защитных газов;
- двухсторонняя автоматическая сварка под флюсом;
- ручная дуговая сварка с односторонней автоматической сваркой под флюсом;
- другие комбинации различных технологий.
При этом конструкция базы позволяет изменять технологию сварки. В случае необходимости (укажите при заказе) сборка и сварка труб может производиться одновременно на нескольких постах, оборудованных вращателем труб. База может быть выполнена и аналогично компоновке ССТ-ПАУ с последовательной сборкой и сваркой труб на различных постах. В базу могут быть встроены линия подготовки кромок и/или линия контроля.
ИСПОЛНЕНИЕ
Возможна поставка базы:
- только для сварки двухтрубных секций из труб длиной до 12,7 м (с площадками для подготовки кромок);
- только для сварки двух- и трёхтрубных секций (с площадками для подготовки кромок);
- для сварки двухтрубных секций из труб длиной до 12,7м с линией подготовки кромок;
- для сварки двух- и трёхтрубных секций с линией подготовки кромок;
- для проведения сборочно-сварочных операций на нескольких постах одновременно.
В любом исполнении предусмотрена площадка для подогрева стыка перед сваркой. Ниже приведены некоторые из возможных вариантов схем базы:
На трубосварочных базах могут, например, применяться:
- односторонняя механизированная сварка по технологии STT с автоматической сваркой в среде защитных газов;
- двухсторонняя автоматическая сварка под флюсом;
- ручная дуговая сварка с односторонней автоматической сваркой под флюсом;
- другие комбинации различных технологий.
При этом конструкция базы позволяет изменять технологию сварки. В случае необходимости (укажите при заказе) сборка и сварка труб может производиться одновременно на нескольких постах, оборудованных вращателем труб. База может быть выполнена и аналогично компоновке ССТ-ПАУ с последовательной сборкой и сваркой труб на различных постах. В базу могут быть встроены линия подготовки кромок и/или линия контроля.
ИСПОЛНЕНИЕ
Возможна поставка базы:
- только для сварки двухтрубных секций из труб длиной до 12,7 м (с площадками для подготовки кромок);
- только для сварки двух- и трёхтрубных секций (с площадками для подготовки кромок);
- для сварки двухтрубных секций из труб длиной до 12,7м с линией подготовки кромок;
- для сварки двух- и трёхтрубных секций с линией подготовки кромок;
- для проведения сборочно-сварочных операций на нескольких постах одновременно.
В любом исполнении предусмотрена площадка для подогрева стыка перед сваркой. Ниже приведены некоторые из возможных вариантов схем базы:

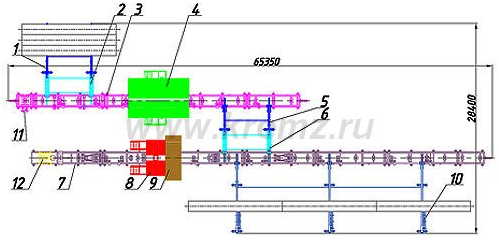

Для сварки двух- и трёхтрубных секций с линией подготовки кромок

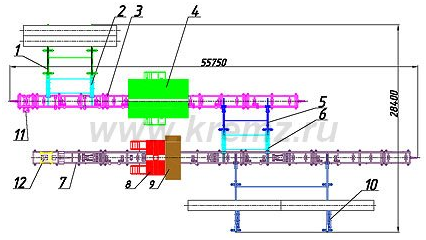

Для сварки двухтрубных секций с линией подготовки кромок:
1 – покать приемная,
2, 6 – отсекатель,
3 – линия подготовки кромок,
4 – пост подготовки кромок,
5 – покать промежуточная,
7 – линия сборки и сварки труб,
8 – пост сварки,
9 – пост подогрева торцов труб,
10 – покать скатывания,
11, 12 – гидростанция
1 – покать приемная,
2, 6 – отсекатель,
3 – линия подготовки кромок,
4 – пост подготовки кромок,
5 – покать промежуточная,
7 – линия сборки и сварки труб,
8 – пост сварки,
9 – пост подогрева торцов труб,
10 – покать скатывания,
11, 12 – гидростанция

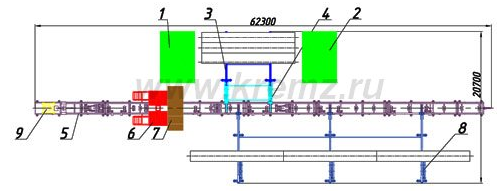

Для сварки двух- и трёхтрубных секций с площадками для подготовки кромок

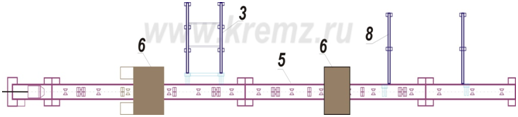

Для последовательной сборки и сварки двухтрубных секций на двух постах
1, 2 – площадка подготовки кромок
3 – покать приемная
4 – отсекатель
5 – линия сборки и сварки труб
6 – пост сварки
7 – пост подогрева торцов труб
8 – покать скатывания
9 – гидростанция
1, 2 – площадка подготовки кромок
3 – покать приемная
4 – отсекатель
5 – линия сборки и сварки труб
6 – пост сварки
7 – пост подогрева торцов труб
8 – покать скатывания
9 – гидростанция
