Трубогибочный станок
ГТ1022
Предназначен для холодной гибки в полевых условиях стальных прямошовных и бесшовных труб диаметром 508 - 1020 мм длиной от 10 до 24 м
или звоните 8 (86138) 7-23-67
Технические характеристики
Наружный max D изгибаемых труб
D прочих изгибаемых труб
Машинное время одного гиба
Максимальный угол изгиба труб длиной 12 м
Максимальная толщина стенки труб D класса прочности К65 (Х80)
Достижимый радиус изогнутой трубы
Установленная мощность
Габаритные размеры
- длина
- ширина
Масса (без кабины, ходы и вкладышей)
508, 530, 630, 720, 820, 914
мм
1020
90
до 20°
D530-60, D1020-26,9
22-34
61.2
8 110
2 600
26 000
мм
с
м
кВт
мм
кг
мм
мм
- высота
3 130
мм
Комплектация
Станки могут применяться при строительстве трубопроводов на трубосварочных базах. Гибка производится путем обкатки трубы по формующему лекалу (башмаку) с помощью гибочного ложемента и системы гидроцилиндров. Станки комплектуются штатными угломерами. По дополнительной заявке возможна поставка цифровых угломеров.
Основное отличие более совершенных модели трубогибов ГТ1022 от предшественника - трубогиба известной марки ГТ1021 - возможность гибки труб более высоких классов прочности и с большей толщиной стенки. Также новая модель имеет более высокую производительность, короткий гибочный ложемент, что позволяет получать отводы с меньшими радиусами гиба, особенно при использовании дорнов. Вкладыши изготавливаются с покрытием полиуретаном или без покрытия на диаметры труб необходимые Заказчику.
В настоящее время в гидросистемах станков ГТ1022 применяются импортные комплектующие и гидроцилдиндры.
Комплектация трубогибов вкладышами для гибки необходимых Заказчику диаметров изолированных или неизолированных труб согласовывается при оформлении договора.
В дальнейшем возможна поставка вкладышей для других диаметров труб по мере возникновения необходимости в них.
Все трубогибы сертифицированы.

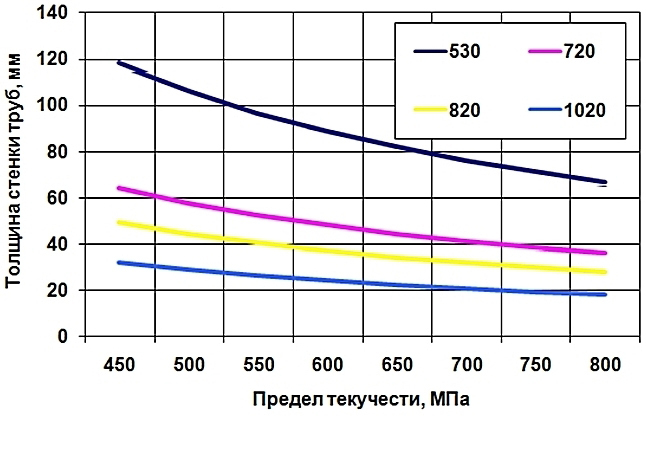

Для определения предельной толщины стенки изгибаемых труб в зависимости от прочности материала трубы можно использовать диаграммы ГТ1022.
Основное отличие более совершенных модели трубогибов ГТ1022 от предшественника - трубогиба известной марки ГТ1021 - возможность гибки труб более высоких классов прочности и с большей толщиной стенки. Также новая модель имеет более высокую производительность, короткий гибочный ложемент, что позволяет получать отводы с меньшими радиусами гиба, особенно при использовании дорнов. Вкладыши изготавливаются с покрытием полиуретаном или без покрытия на диаметры труб необходимые Заказчику.
В настоящее время в гидросистемах станков ГТ1022 применяются импортные комплектующие и гидроцилдиндры.
Комплектация трубогибов вкладышами для гибки необходимых Заказчику диаметров изолированных или неизолированных труб согласовывается при оформлении договора.
В дальнейшем возможна поставка вкладышей для других диаметров труб по мере возникновения необходимости в них.
Все трубогибы сертифицированы.
Для определения предельной толщины стенки изгибаемых труб в зависимости от прочности материала трубы можно использовать диаграммы ГТ1022.
