Трубогиб
ГТГ211
Предназначен для холодной гибки труб диаметром 57-219 мм в полевых или стационарных условиях
или звоните 8 (86138) 7-23-67

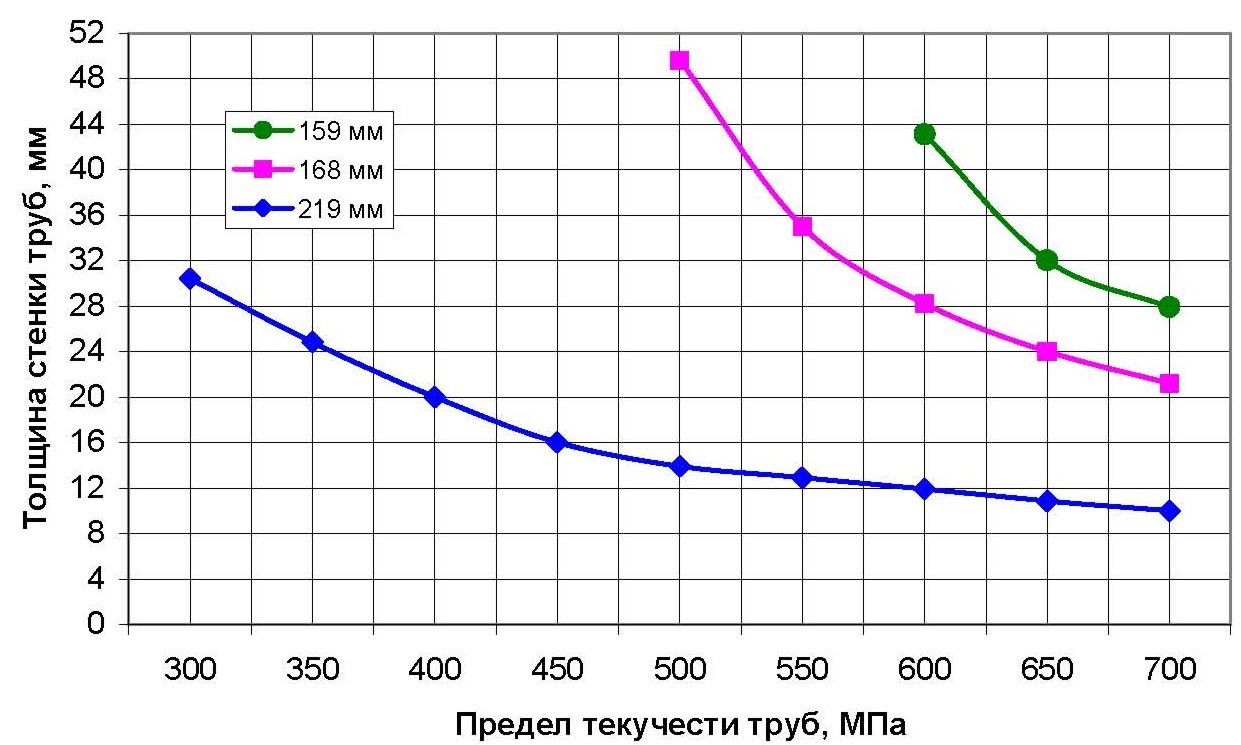

Технические характеристики
Наружный диаметр изгибаемых труб
Макс изгибающий момент не менее
Установленная мощность
Вид потребляемого тока
Макс давление в гидросистеме
Макс усилие на штоке гидроцилиндра
Макс ход штока гидроцилиндра
Время полного выдвижения штока
- при рабочем ходе
- при обратном ходе
Габариты в смонтированном положении
57, 76, 89, 102, 114, 121, 133, 159, 168, 219
мм
0,226
4
Трехфазный, 50Гц, 380В
32,0
350
450
31,9
3,2
3 000
МПа
кВт
кН
мм
с
час
с
МНм
Максимально достижимый угол изгиба отвода
180
град
Мин возможный радиус гибки труб
9 наружных диаметров трубы
Установленный ресурс до полного капитального ремонта
- длина
- ширина
1 900
2 800
мм
мм
- высота
970
мм
Масса
- полного комплекта
- собственного станка
600
365
кг
кг
- рамы
145
кг
Масса сменного комплекта вкладышей
диаметр труб, мм
для неизолированных труб, кг
для изолированных труб, кг
57
24
40
76
26
45
89
33
47
108
37,9
55
114
39,9
57
133
45
н.д.
159
48,5
62,8
168
55,5
65
219
57
70
Комплектация
Сменные элементы для гнутья труб конкретных диаметров поставляются по заявкам Заказчика, например - 57, 76, 89, 102, 108, 114, 133, 159, 168, 219 мм. Сменные элементы могут поставляться также и для изолированных труб, в этом случае рабочие поверхности упоров и гибочного лекала, соприкосающиеся с изоляцией трубы, будут покрыты специальными полиуретановыми прогонами.
В станке используется принцип гиба "прямым нажатием" в горизонтальной плоскости. Гибка производится с помощью системы гидравлики путем выдвижения изгибающего лекала по центру между двумя свободно вращающимися упорами.
Станок имеет электрогидравлический привод. Перемещение отвода производится вручную (при небольших массах) или с применением дополнительных грузоподьемных механизмов.
Станок может устанавливаться как внутри помещений так и на открытых площадках.
На станке возможно получение Z-образных отводов и отводов изгибами в различных плоскостях. Максимальный угол гиба трубы - 180°, минимальный радиус гибки – 7 наружных диаметров изгибаемой трубы. Максимальное усилие на изгибающем лекале - 350 кН (35 тн). Максимальный ход лекала - 450 мм.
Габаритные размеры станка в смонтированном положении 1620х2800х580 мм, масса станка 600 кг. Масса сменного комплекта вкладышей варьируется в зависимости от диаметра изгибаемой трубы и может составлять от 22,5 до 57 кг. Установленная мощность трубогиба – 4 кВт, 50 Гц, 380 В.
В станке используется принцип гиба "прямым нажатием" в горизонтальной плоскости. Гибка производится с помощью системы гидравлики путем выдвижения изгибающего лекала по центру между двумя свободно вращающимися упорами.
Станок имеет электрогидравлический привод. Перемещение отвода производится вручную (при небольших массах) или с применением дополнительных грузоподьемных механизмов.
Станок может устанавливаться как внутри помещений так и на открытых площадках.
На станке возможно получение Z-образных отводов и отводов изгибами в различных плоскостях. Максимальный угол гиба трубы - 180°, минимальный радиус гибки – 7 наружных диаметров изгибаемой трубы. Максимальное усилие на изгибающем лекале - 350 кН (35 тн). Максимальный ход лекала - 450 мм.
Габаритные размеры станка в смонтированном положении 1620х2800х580 мм, масса станка 600 кг. Масса сменного комплекта вкладышей варьируется в зависимости от диаметра изгибаемой трубы и может составлять от 22,5 до 57 кг. Установленная мощность трубогиба – 4 кВт, 50 Гц, 380 В.
