Установка горизонтального бурения
УГБ 17
Для сооружения подземных переходов трубопроводов, линий связи или других коммуникаций под шоссейными и железными дорогами или сооружениями
или звоните 8 (86138) 7-23-67
Технические характеристики
Проектная длина прохода
Длина прохода для патронов 1420 – 1720 мм
Диаметр патрона
Максимальное усилие подачи
Силовой агрегат
Мощность
Редуктор привода шнеков
Номинальный крутящий момент при 40%
Номинальная радиальная нагрузка на тихоходном валу 40%
Усилие тяговой лебедки, без полиспаста
Габаритные размеры (в рабочем положении)
60 - 120
мм
до 60
530 - 1720
400
дизель ЯМЗ-236НМ
169
Ц2-650 МР3
30 000
19
5510х3200х4024
мм
кВт
т
тн
мм
м
Усилие тяговой лебедки, со штатным полиспастом
190
тн
15 000
нм
Масса (без шнеков)
12 000
кг
тн
н
Комплектация
Установка горизонтального бурения (прокола, продавливания) предназначена для сооружения подземных переходов трубопроводов, линий связи или других коммуникаций под шоссейными и железными дорогами или сооружениями в грунтах 2-4 класса по ГОСТ 25100 (кроме скальных, полускальных и песка), плотностью скелета не более 2г/см3 без прекращения движения по дорогам или сноса (обхода) сооружений, то есть по бестраншейной технологии.
Установка УГБ-17 может работать как по принципу бурения скважины, так и по принципу прокола (продавливания). В первом случае буровая головка идёт перед прокладываемым патроном, во втором случае буровая головка находится внутри продавливаемого патрона для разбуривания попадающего внутрь патрона грунта.
Шнековый транспортер набирается из отдельных секций с целью достижения необходимой длины. Переход может сооружаться на полную длину, а в стесненных условиях постепенным удлинением патрона и шнекового транспортера.
Агрегаты установки монтируются на общей раме, крепящейся по оси перехода. В качестве силового агрегата используется собственный дизельный двигатель.
Комплектность установки шнеками на необходимые диаметры и необходимой длины согласовывается дополнительно. В сменное оборудование для прокладки патрона конкретного диаметра длиной 60 м входят следующие составляющие:
Принцип работы установки основан на механическом бурении. Основным рабочим органом установки является бурильная (фрезерная) головка. При бурении одновременно в забой (скважину) подается прокладываемая труба-патрон.
Грунт, образующийся в результате разработки, постоянно удаляется шнековым транспортером.

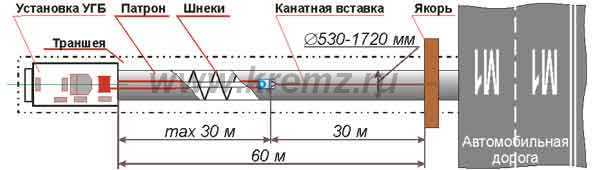

Подача механизма бурения и трубы-патрона производится механической лебедкой. Максимальная единичная технологическая длина прохода (без переустановки машины на патроне или переустановки якоря или смены канатной вставки) составляет 30 м (при работе лебедки через штатный полиспаст).
Установка УГБ-17 может работать как по принципу бурения скважины, так и по принципу прокола (продавливания). В первом случае буровая головка идёт перед прокладываемым патроном, во втором случае буровая головка находится внутри продавливаемого патрона для разбуривания попадающего внутрь патрона грунта.
Шнековый транспортер набирается из отдельных секций с целью достижения необходимой длины. Переход может сооружаться на полную длину, а в стесненных условиях постепенным удлинением патрона и шнекового транспортера.
Агрегаты установки монтируются на общей раме, крепящейся по оси перехода. В качестве силового агрегата используется собственный дизельный двигатель.
Комплектность установки шнеками на необходимые диаметры и необходимой длины согласовывается дополнительно. В сменное оборудование для прокладки патрона конкретного диаметра длиной 60 м входят следующие составляющие:
- головка бурильная - 1 шт.;
- шнеки основные (длина 6 м) - 10 шт.;
- шнеки переходные (длина 3,6 м, 3 м, 2,4 м, 1,8 м) – по 1 шт. каждой длины;
- соединительные элементы для шнеков - 15 комплектов;
- переходные элементы (седла) для монтажа УГБ на трубе-патроне - 1 комплект.
Принцип работы установки основан на механическом бурении. Основным рабочим органом установки является бурильная (фрезерная) головка. При бурении одновременно в забой (скважину) подается прокладываемая труба-патрон.
Грунт, образующийся в результате разработки, постоянно удаляется шнековым транспортером.
Подача механизма бурения и трубы-патрона производится механической лебедкой. Максимальная единичная технологическая длина прохода (без переустановки машины на патроне или переустановки якоря или смены канатной вставки) составляет 30 м (при работе лебедки через штатный полиспаст).
